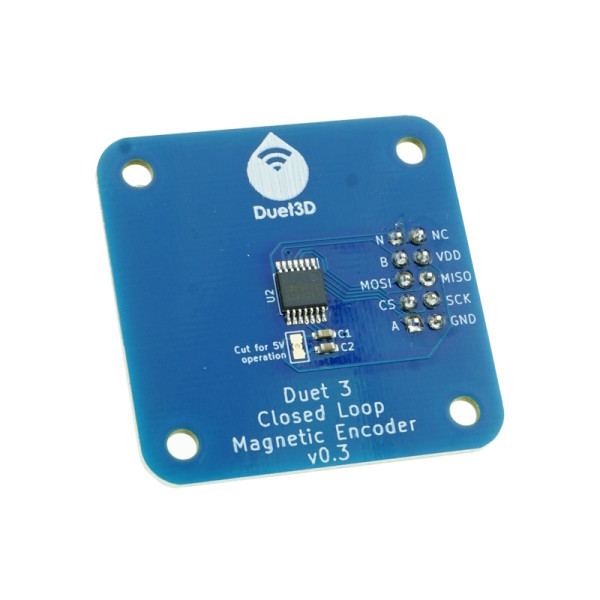

De Duet3D Magnetic Encoder is compatibel met de Duet 3 Expansion 1HCL. Hiermee meet u nauwkeurig de positie en rotatie van de motor, doordat deze gebruik maakt van een hall effect sensor. Deze detecteert de rotatie van een magneet die aan de achterkant van de motor bevestigd zit. De encoder komt met een 150 mm bandkabel en nylon washers om deze correct aan de achterkant van de meeste NEMA 17 motoren te bevestigen.
Let op: u heeft vervangende (langere) motorschroeven nodig om de Duet 3 magnetic encoder aan de meeste NEMA 17 motoren te bevestigen. Deze worden niet meegeleverd omdat de lengte van de schroeven afhangt van de lengte van uw motor.
- 14 bit on-axis magnetische rotatie sensor
- De sensor ondersteunt maximaal 14500 RPM
- Magneet van 4 mm dik met een diameter van 6 mm
- SPI output zodat de Duet 3 magnetic encoder kan communiceren met een Duet 3 Expansion 1HCL controller
- 3.3 V – compatibel met de Duet 3 Expansion 1HCL controller (kan uitgebreid worden naar 5V voor andere apparaten)
- Compatibel met alle NEMA17 motoren. Motoren met een vrije as die niet meer dan 3,5 mm onder de achterkant van de motor zitten, zouden ook compatibel moeten zijn. Wanneer de vrije as aan de achterkant uitsteekt, heeft u een montagesysteem nodig dat de sensor ongeveer 1 mm van de magneet op de as houdt.
- Voor gebruik in combinatie met een NEMA23 en andere maten: Gebruik een adapterplaat of een montagesysteem.
